StarSAR-X
StarSAR-X è un Payload SAR spaziale ad alte prestazioni progettato per garantire capacità di imaging avanzate e operazioni polarimetriche complete, consentendo l’acquisizione di dati di osservazione della Terra dettagliati e accurati.
StarSAR-X è il sistema radar in X Band ad alte prestazioni offerto da MetaSensing, dotato delle funzionalità più avanzate.
StarSAR-X è il Payload SAR spaziale ad alte prestazioni di MetaSensing, progettato per fornire capacità di imaging all’avanguardia per missioni avanzate di osservazione della Terra. Si tratta di un sistema radar a matrice di fase completa con orientamento elettronico sia in azimut che in elevazione, che garantisce la massima flessibilità in tutte le principali modalità di imaging SAR, tra cui Stripmap, Spotlight, ScanSAR e TOPSAR.
Basato su un’antenna a patch array microstrip, StarSAR-X supporta configurazioni a polarizzazione singola, doppia e completa, consentendo un’ampia gamma di funzionalità avanzate di caratterizzazione e analisi dei bersagli. La sua architettura include una linea di calibrazione dedicata e migliaia di moduli di trasmissione/ricezione (TRM) controllati digitalmente, garantendo un’eccellente stabilità di fase e accuratezza radiometrica dei prodotti SAR.
Con una risoluzione in distanza obliqua fino a 0,125 m, StarSAR-X fornisce immagini radar ad altissima risoluzione, rendendolo una soluzione di riferimento per le missioni che richiedono il massimo livello di dettaglio e prestazioni polarimetriche avanzate.
La soluzione definitiva per l'imaging SAR avanzato
Funzionalità di StarSAR-X
StarSAR-X è il Payload SAR in X Band di fascia alta di MetaSensing, con una massa compresa tra 90 e 196 kg. Utilizza un’architettura a matrice di fase completa con orientamento digitale multicanale in azimut ed elevazione, garantendo prestazioni eccellenti in tutte le modalità di acquisizione SAR.
Precisione ed eccellenza nelle prestazioni
StarSAR-X è dotato di un sistema di calibrazione avanzato che garantisce la stabilità di fase e l’accuratezza radiometrica. Con una risoluzione in distanza obliqua fino a 0,125 m, fornisce immagini SAR di altissima qualità per la mappatura urbana, il monitoraggio delle catastrofi e l’analisi ambientale e delle infrastrutture.
Tecnologia e configurazioni delle antenne flessibili

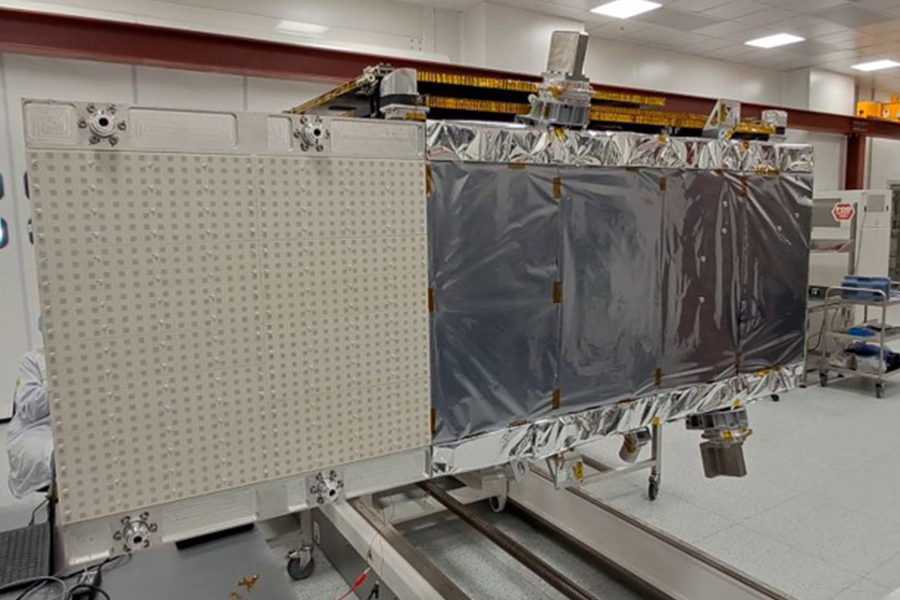

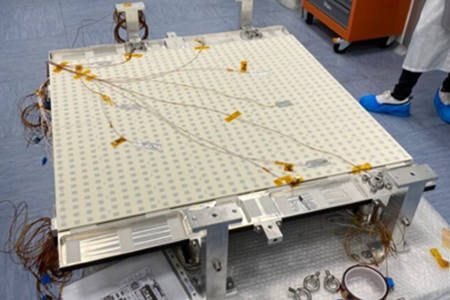

Tecnologia e configurazioni flessibili delle antenne: basato sulla tecnologia delle antenne a matrice di patch microstrip, StarSAR-X è disponibile in configurazioni singola, doppia e completamente polarimetrica. Questa flessibilità migliora l’adattabilità alle esigenze della missione e alle condizioni operative in diversi scenari di osservazione della Terra.
Dati tecnici
Se non riesci a vedere chiaramente il contenuto della tabella, scarica il file immagine.
| MetaSensing STARSAR-X | StarSAR-X – 4x TRM-16 modules per tile, 8 tiles (SSX-S-408-20) | StarSAR-X – 5x TRM-16 modules per tile, 8 tiles (SSX-S-508-25) | StarSAR-X – 4x TRM-16 modules per tile, 10 tiles (SSX-S-410-25) | StarSAR-X – 6x TRM-16 modules per tile, 8 tiles (SSX-S-608-30) | StarSAR-X – 8x TRM-16 modules per tile, 8 tiles (SSX-S-808-40) | StarSAR-X – 8x TRM-16 modules per tile, 10 tiles (SSX-S-810-50) |
|---|---|---|---|---|---|---|
| Radiating antenna dimension (elevation x azimuth) | 0.35 x 3.2 m | 0.44 x 3.2 m | 0.35 x 4.0 m | 0.53 x 3.2 m | 0.70 x 3.2 m | 0.70 x 4.0 m |
| Phase centers (elevation x azimuth) | 16 x 32 | 20 x 32 | 16 x 40 | 24 x 32 | 32 x 32 | 32 x 40 |
| Electronic Steering angle in Elevation | +/- 20 deg | +/- 20 deg | +/- 20 deg | +/- 20 deg | +/- 20 deg | +/- 20 deg |
| Electronic Steering angle in Azimuth | +/- 4.5 deg | +/- 4.5 deg | +/- 4.5 deg | +/- 4.5 deg | +/- 4.5 deg | +/- 4.5 deg |
| RF peak power | 2.0 kW | 2.5 kW | 2.5 kW | 3.0 kW | 4.0 kW | 5.0 kW |
| DC power consumption | 2.3 kW | 2.8 kW | 2.8 kW | 3.5 kW | 4.6 kW | 5.7 kW |
| Slant range resolution | > 0.125 m | > 0.125 m | > 0.125 m | > 0.125 m | > 0.125 m | > 0.125 m |
| Maximum bandwidth | 1200 MHz | 1200 MHz | 1200 MHz | 1200 MHz | 1200 MHz | 1200 MHz |
| Incident angle recording data | 15-50 deg | 15-50 deg | 15-50 deg | 15-50 deg | 15-50 deg | 15-50 deg |
| SAS (SAR Antenna Subsystem) payload mass | ~70 kg | ~78 kg | ~85 kg | ~105 kg | ~139 kg | ~174 kg |
| SES (SAR Electronic Subsystem) payload mass | ~10 kg | ~10 kg | ~10 kg | ~10 kg | ~10 kg | ~10 kg |
| Payload interface | ~10 kg | ~10 kg | ~10 kg | ~10 kg | ~10 kg | ~12 kg |
| Total Mass | ~90 kg | ~98 kg | ~105 kg | ~125 kg | ~159 kg | ~196 kg |
Caratteristiche principali
Radar della X Band ad alte prestazioni: StarSAR-X offre prestazioni di altissimo livello per applicazioni SAR avanzate.
Sistema completamente a matrice di fasi: è dotato di orientamento elettronico in azimut ed elevazione con funzionalità polarimetrica.
Modalità di acquisizione versatili: supporta tutte le modalità di acquisizione SAR, tra cui Stripmap, Spotlight, ScanSAR e TOPSAR, con polarimetria singola, doppia e completa.
Antenna ad array a patch microstrip: realizzata con una tecnologia avanzata che garantisce un’elevata qualità e stabilità del segnale.
Configurazioni multicanale: disponibili nelle versioni a canale singolo, doppio e multicanale digitale per prestazioni di sterzata ottimizzate.
Vantaggi principali
Funzionalità avanzate: StarSAR-X offre prestazioni all’avanguardia con opzioni operative polarimetriche complete.
Versatilità: supporta diverse modalità di acquisizione delle immagini e configurazioni polarimetriche per svariate applicazioni.
Adattabilità: le architetture multicanale consentono di adattare il sistema alle specifiche esigenze operative e polarimetriche.
Prestazioni superiori: il design avanzato dell’antenna garantisce un’eccellente qualità radiometrica e del segnale.
Maggiore efficacia operativa: fornisce dati SAR polarimetrici affidabili e precisi in un’ampia gamma di condizioni operative.
Missioni
In uscita questo autunno
IRIDE-NOX è una delle missioni con radar ad apertura sintetica (SAR) nell’ambito di IRIDE, il programma nazionale italiano di osservazione della Terra sviluppato nell’ambito del Piano Nazionale di Ripresa e Resilienza (PNRR) e coordinato dall’ESA in collaborazione con l’ASI. La missione è guidata da D-Orbit in qualità di capofila della missione e integratore del sistema satellitare, mentre MetaSensing ricopre il ruolo di appaltatore principale del Payload, fornendo il Payload SAR in X Band StarSAR-X e il relativo segmento di terra. La missione fornisce dati di osservazione della Terra ad alta risoluzione, in qualsiasi condizione meteorologica e sia di giorno che di notte, a supporto di applicazioni quali il monitoraggio delle infrastrutture, la sorveglianza ambientale, la gestione delle catastrofi e la sicurezza nazionale.
SIRB (che in arabo significa “stormo di uccelli”) è l’iniziativa nazionale degli Emirati Arabi Uniti volta a sviluppare capacità sovrane nel campo dei radar ad apertura sintetica (SAR) spaziali attraverso una costellazione di satelliti radar. Il programma riunisce la FADA in qualità di capofila industriale, il Technology Innovation Institute (TII) per la ricerca e lo sviluppo di tecnologie avanzate, ST Engineering come fornitore della piattaforma satellitare e integratore di sistemi, e MetaSensing come fornitore della tecnologia del Payload SAR. Oltre alla realizzazione della prima missione, il programma si concentra sul trasferimento tecnologico, sullo sviluppo delle conoscenze e sulla creazione di un ecosistema SAR nazionale sostenibile.
